Вихревые горелки для газов с низкой теплотой сгорания

Страница для печатиСтраница для печати

Горелки предназначены для сжигания в горнах агломерационных машин газов с низкой теплотой сгорания при их повышенной влажности и запыленности.

Горелки

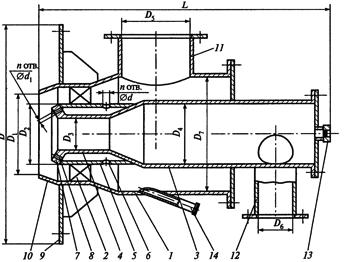

Обозначения на схеме:

1 - воздушный корпус; 2 - лопаточный завихритель; 3 - газовое сопло; 4 - выходной участок газового сопла; 5 - обсадная труба; б - отверстия в обсадной трубе; 7 - насадка; 8 - отверстия в насадке; 9 - крепежный фланец; 10 - выходной патрубок; 11 - патрубок подвода воздуха; 12 - патрубок подвода газа; 13 - смотровое отверстие; 14 - патрубок для запальника (датчика контроля пламени).

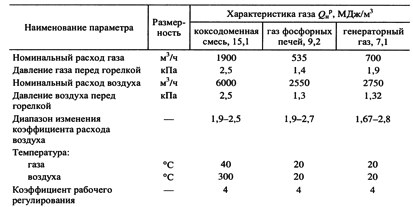

Технические характеристики вихревых горелок для газов с низкой теплотой сгорания

Горелки

Особенностью горелок такого типа является истечение газа одной струей с малой скоростью в вихревой поток воздуха, закрученного аксиальным лопаточным завихрителем.
