Оборудование для установок вакуумирования стали

Страница для печатиСтраница для печати

НТПФ «Эталон» накоплен большой опыт в разработке, изготовлении, реконструкции и эксплуатации оборудования установок вакуумирования стали. Найдены высокоэффективные технические решения в таких конструктивных элементах как:

  • Газокислородная фурма многофункционального назначения
  • Фурмы для аргоно-кислородной декарбонизации стали (для установок камерного типа)
  • Фурмы для циркуляции металла
  • Аргон-азотные фильтры
  • Патрубки вакуум-камеры
  • Газоход вакуум-камеры
  • Газоохладитель
  • Вакуумный насос


Многофункциональная газокислородная фурмаОригинальная конструкция многофункциональной газокислородной фурмы позволяет проводить эффективное вакуум-кислородное обезуглероживание с получением в стали сверхнизких содержаний углерода, а также осуществлять сушку и разогрев футеровки вакуум-камеры после холодного ремонта и поддерживать требуемую температуру в межплавочный период.

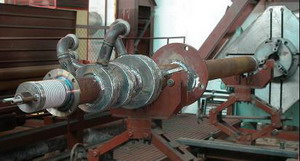

Многофункциональная газокислородная фурма, модель
В конструкции газокислородной фурмы предусмотрено устройство защиты газового и кислородного трактов, что позволяет использовать фурму в стационарном положении и исключает наличие на установке специального манипулятора передвижения фурмы и уплотняющего устройства на газоходе, а также исключает переток природного газа в кислородный тракт. Газокислородные фурмы многофункционального назначения и фурмы аргоно-кислородной декарбонизации стали оснащены специальными кислородными соплами. Их расположение и форма обеспечивают дополнительную защиту от закозления и хорошее внедрение кислородных струй вглубь металла в процессе вакуумирования.

Основные технические данные и характеристики* газокислородных фурм многофункционального назначения
Наименование параметра Величина
Количество кислородных сопел (Лаваля), шт. 3-6
Наличие газовых сопел 0 / 1
Расход кислорода, нм3/ч (нм3/мин) до 3000 (50)
Давление кислорода, МПа (кгс/см2) 1,5-2,0 (15-20)
При наличии газового сопла:
      Расход природного газа, нм3/ч (нм3/мин) до 1500 (50)
      Давление природного газа, МПа (кгс/см2) 0,4-0,5 (4-5)
Расход охлаждающей воды, м3 20
Давление охлаждающей воды, МПа (кгс/см2) 0,4-0,5 (4-5)
Наружный диаметр фурмы, мм 159
*Технические характеристики, размеры и исполнение фурм разрабатываются в зависимости от установки в конкретном агрегате


Фурмы для циркуляции металла монтируются в подъемный патрубок вакуумной камеры. Запатентованная конструкция предусматривает использование калиброванной трубы из жаростойкой стали и установку специальных сопел, что предотвращает запечатывание и обеспечивает надежную эксплуатацию в течение всей кампании.

Установка вакуумирования ВЦ-385
Установка вакуумирования стали ВЦ-385 ОАО «ММК» после реконструкции

Смонтирован новый V-образный газоход; увеличен диаметр патрубков до 720 мм, что существенно повысило коэффициент циркуляции металла и сократило время вакуумирования; в куполе горячего газохода смонтирована многофункциональная газокислородная фурма для вакуум-кислородного обезуглероживания металла, позволившая отказаться от сушки и разогрева вакуум-камеры угольными электродами; тангенциальное расположение фурм циркуляции новой конструкции с подобранной скоростью истечения инертного газа позволили значительно уменьшить разгар футеровки в околофурменной зоне и во многом исключили вынос шлакометаллической эмульсии в горячий газоход во время активной фазы дегазации стали.
