Воздушные фурмы для доменных печей

Страница для печатиСтраница для печати

ООО "НТПФ "Эталон" выпускает воздушные фурмы для доменных печей, в том числе по чертежам заказчика.

Применение: Фурмы воздушные доменные используются в металлургии чёрных металлов при производстве чугуна. Фурмы воздушные доменные устанавливаются в верхней части горна доменной печи.

Назначение: Фурмы предназначены для подачи горячего (1200-1300 гр. С) воздушного дутья обогащенного кислородом. Предусмотрена возможность одновременной подачи с воздушным дутьем природного газа или пылеугольного топлива (ПУТ).

Оригинальная конструкция воздушных фурм для доменных печей, выпускаемых ООО "НТПФ "Эталон", защищена патентом и имеет следующие технологические преимущества:

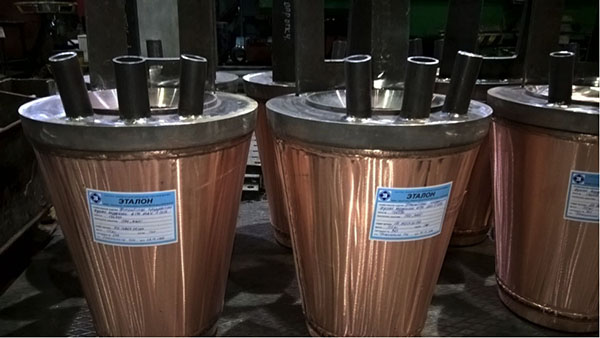

Воздушная фурма для доменной печи

  • с целью снижения механических нагрузок, вызванных неравномерным температурным расширением внешнего и внутреннего конусов, выполнены компенсаторы на внутреннем конусе и газовом патрубке;
  • для защиты термонагруженных поверхностей применено напыление жаростойким составом на базе Ni-Al, Ni-Cr;
  • при необходимости может быть выполнен двойной подвод газа, обеспечивающий стабилизацию гарнисажа вокруг воздушной фурмы.

На предприятии организован сплошной 100%-ый контроль сырья, применяемого для изготовления воздушных фурм для доменных печей; сварка производится на сварочных автоматах.

Оборудование, материалы, технологии и персонал, участвующие в процессе сварки, аттестованы по НАКС.

Патент

Технические характеристики воздушной фурмы для доменной печи*
Наименование параметра Величина параметра
Диаметр воздушного сопла на выходе, d, мм 120, 140, 150, 160
Количество газовых сопел, шт. 1/2
Температура горячего дутья номинальная, °С 1300
Давление природного газа, МПа 0,5-0,7
Давление воды для охлаждения, МПа 0,4-0,7
Наружный диаметр носка фурмы, мм 280
Длина фурмы, мм (без патрубков) 530-550
Приблизительная масса фурмы (с патрубками), кг ~110

*Возможно изготовление фурм по технической документации заказчика.

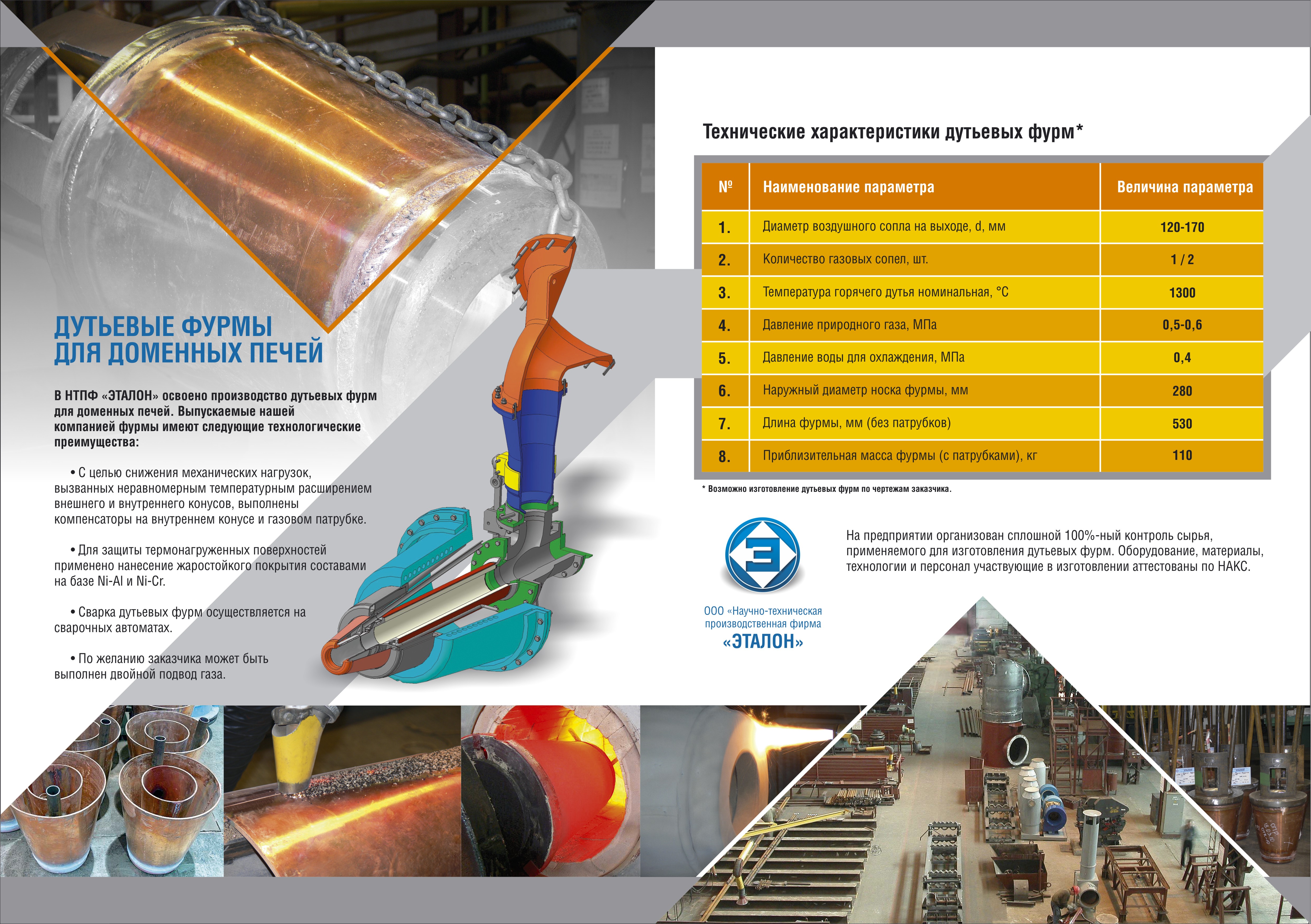

Буклет (.jpg, 2,7MB)

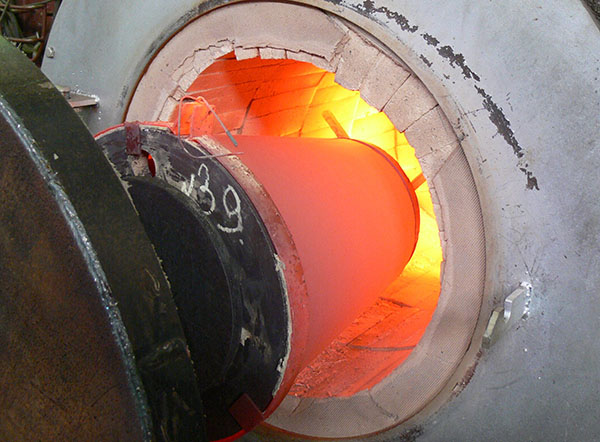

Воздушная фурма для доменной печи

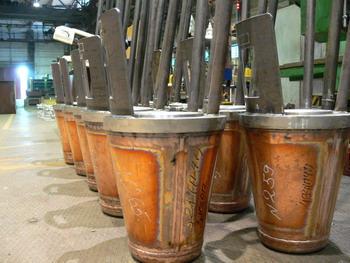

Воздушная фурма для доменной печи

Другие виды фурм производства НТПФ "Эталон"
